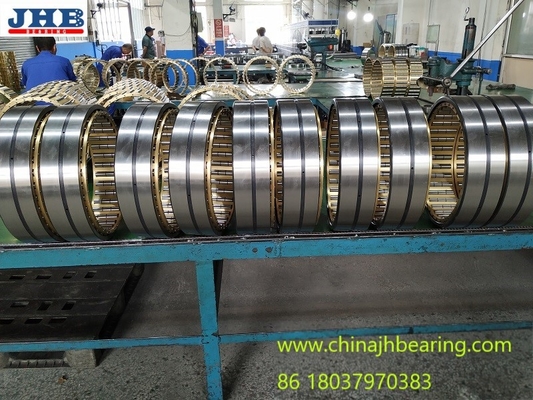

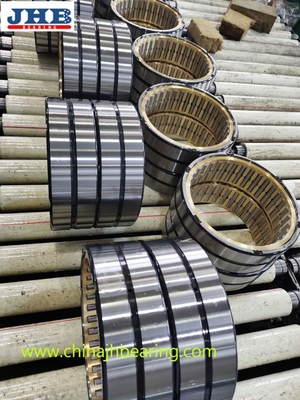

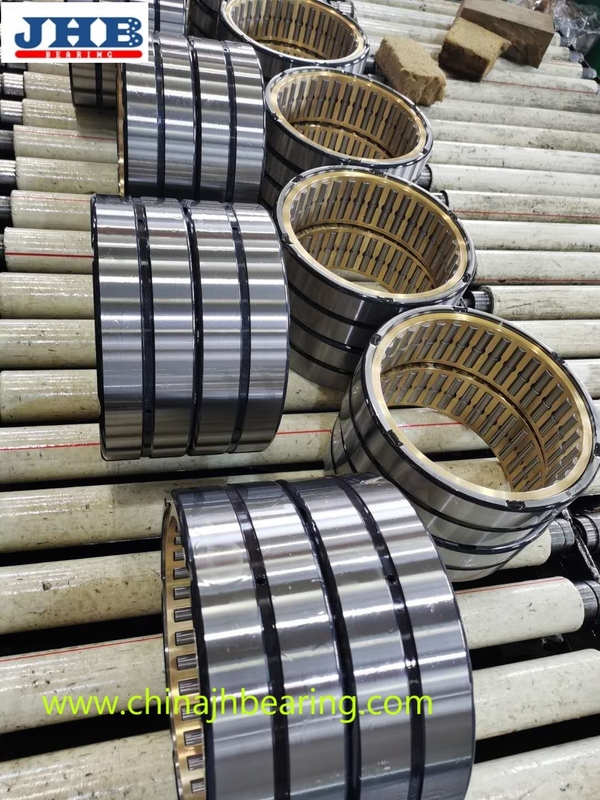

Использование электрогенерирующей машины NNU4180MAW33 цилиндрический роликовый подшипник 400x650x250 мм

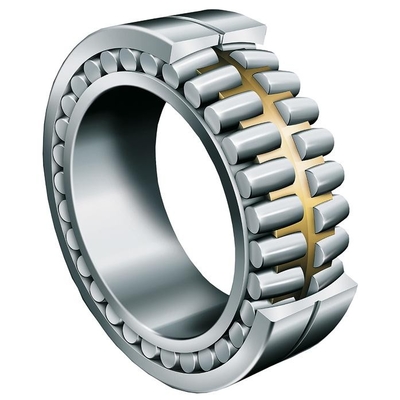

Цилиндрические роликовые подшипники состоят из внутреннего и внешнего кольца, клетки для удержания ролика и комплекта контролируемых контурных цилиндрических роликов.либо внутреннее, либо наружное кольцо имеет два ребра для рулевого управления;. другое кольцо отделяется от сборки и имеет одно ребро или нет. кольцо с двумя ребрами осевно определяет положение сборки ролика.Диаметры этих ребер могут быть использованы для поддержки роликовой клеткиОдно из ребер может быть использовано для переноса легких тяговых нагрузок, если имеется противоположное ребро.

определяется с учетом процедур сборки и монтажа в заявке.

Тип NU имеет двойные реберные наружные и прямые внутренние кольца. Тип N имеет двойные реберные внутренние и прямые внешние кольца.Использование любого типа в одном положении на вале идеально подходит для размещения расширения или сокращения валаОтносительное осевое смещение одного кольца к другому происходит при минимальном трении во время вращения подшипника.Эти подшипники могут использоваться в двух положениях для поддержки вала, если предусмотрены другие средства осевого расположения.. тип NJ имеет двустворчатые наружные и одностворчатые внутренние кольца. тип NF имеет двустворчатые внутренние и одностворчатые внешние кольца. оба типа могут выдерживать тяжелые радиальные нагрузки,а также легкие однонаправленные тяговые нагрузкиНагрузка на тягу передается между диагонально противоположными ребрами при скользящем движении.

Когда ограничивающие условия тяги приближаются, смазка может стать критической.

В таких случаях конечный ход вала должен регулироваться во время сборки.

Тип НУП имеет двойное ребровое наружное и одноребровое внутреннее кольцо с свободным ребром, которое позволяет подшипнику обеспечивать осевое расположение в обоих направлениях.

обоих типов могут нести тяжелые радиальные нагрузки и легкие тяговые нагрузки в обоих направлениях. Факторы, определяющие тяговую способность, такие же, как и для типов NJ и

Подшипники NF. Подшипники типа NUP или NP могут использоваться в сочетании с подшипниками типа N или NU для применений, где ожидается расширение осевого вала.подшипник N или NU вмещает расширение валаПодшипник NUP или NP считается фиксированным подшипником, поскольку ребра ограничивают осевое движение прокатного элемента.Фиксированный подшипник обычно размещается ближе к приводу конца вала, чтобы свести к минимуму изменения выравнивания в приводеОкончательное действие вала, или плавание, определяется прозрачностью оси в фиксированном подшипнике.

Типы NU, N, NJ, NF, NU P и NP соответствуют стандартам ISO и DIN для свободных реберных колец (молниеносных ошейников) и типичных диаметров промышленности над или под роликом.

Цилиндрические номерные знаки подшипников на роликах соответствуют стандарту ISO 15.первые две цифры обозначают размерный ряд, а последние две цифры номера части - размер отверстия, разделенный на 5. В размерном ряду первая цифра - серия ширины, а вторая - серия диаметра (внешний). Серия ширины увеличивает ширину в последовательности 8 0 1 2 3 4 5 6 7.Диаметр серии увеличения радиального сечения в последовательности 7 8 9 0 1 2 3 4.

Типы, имеющие префикс R, по конструкции похожи на их аналогов N. Тем не менее, они были разработаны в соответствии со стандартами ABMA.Подшипники дюймового размера обозначаются буквой I в номере части. RIU, например, указывает дюйм подшипника, в то время как RU указывает эквивалентный стиль в метрических размерах
